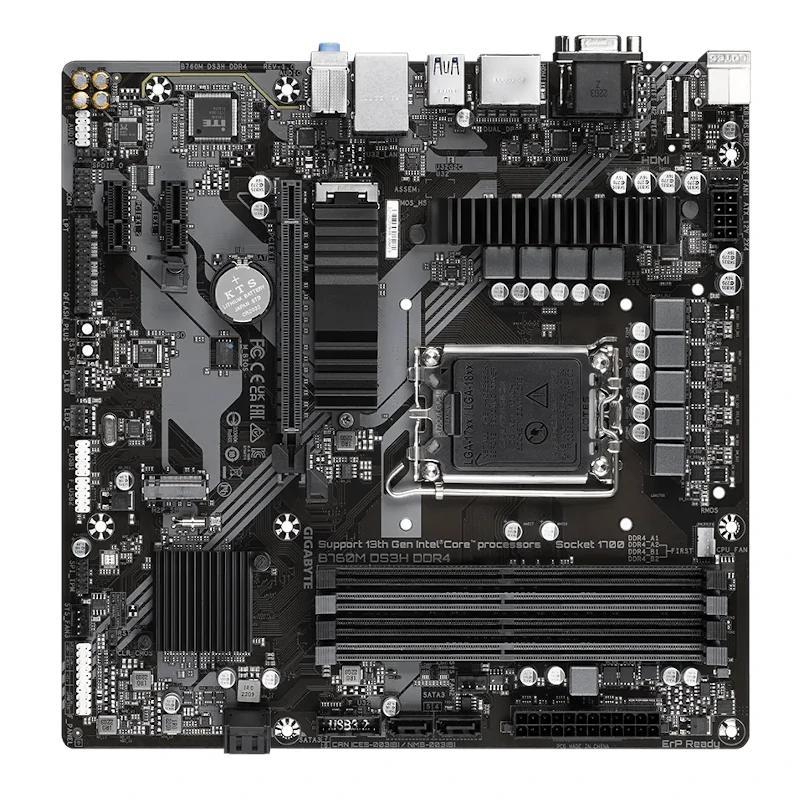

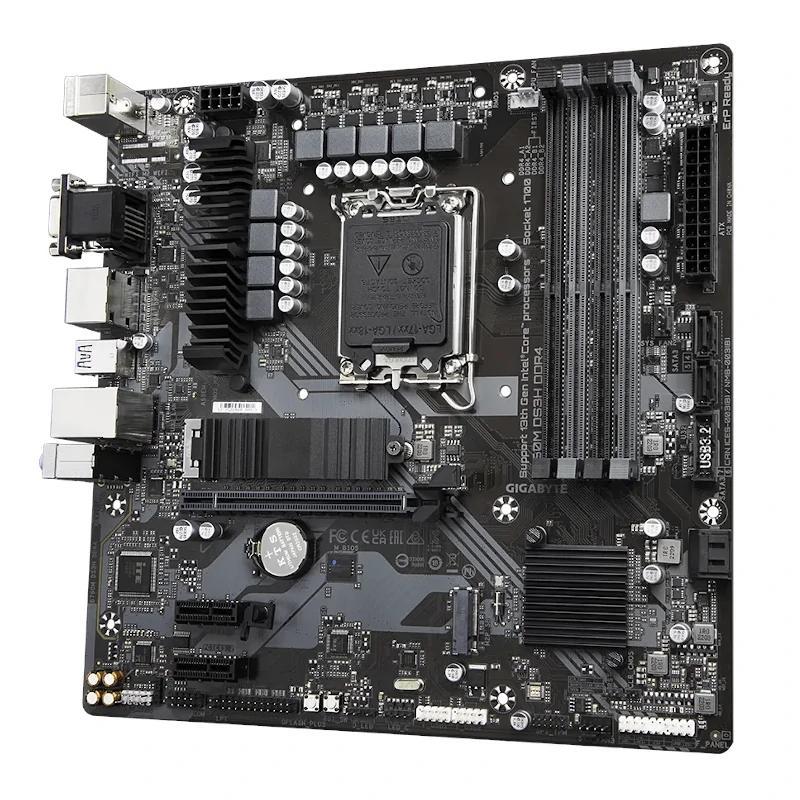

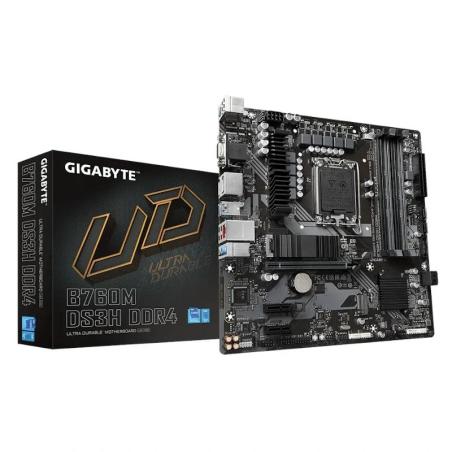

| Marca | Gigabyte |
| Modelo | B760M DS3H DDR4 |
| Plataforma | - Micro ATX Form Factor; 24.4cm x 24.4cm |
| Chipset | - Intel B760 Express Chipset |
| CPU Soportados | - Zócalo LGA1700: Compatibilidad con los procesadores Intel Core, Pentium Gold y Celeron de 13.ª y 12.ª generación - La caché L3 varía con la CPU *(Consulte la "Lista de soporte de CPU" para obtener más información). |
| Memoria | - 4 x zócalos DDR DIMM que admiten hasta 128 GB (32 GB de capacidad DIMM individual) de memoria del sistema - Compatible con DDR4 5333(O.C.)/ 5133(O.C.)/ 5000(O.C.)/ 4933(O.C.)/ 4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300( O.C.)/ 4266(O.C.)/ 4133(O.C.)/ 4000(O.C.)/ 3866(O.C.)/ 3800(O.C.)/ 3733(O.C.)/ 3666(O.C.)/ 3600(O.C.)/ 3466(O.C.)/ 3400( O.C.)/ 3333(O.C.)/ 3300(O.C.)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MT/s módulos de memoria. - Arquitectura de memoria de doble canal - Compatibilidad con módulos de memoria DIMM 1Rx8/ 2Rx8 sin búfer ECC (funcionan en modo no ECC) - Compatibilidad con módulos de memoria DIMM 1Rx8/ 2Rx8/ 1Rx16 sin búfer sin ECC - Compatibilidad con módulos de memoria Extreme Memory Profile (XMP) *(Consulte la "Lista de soporte de memoria" para obtener más información). |
| Slots Expansión | - CPU: 1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x16 - Chipset: 2 x PCI Express x1 slots, supporting PCIe 3.0 and running at x1 |
| Gráficos | - Compatibilidad con procesador de gráficos integrado Intel HD Graphics : 1 x puerto D-Sub, compatible con una resolución máxima de 1920 x 1200 a 60 Hz 1 x puerto HDMI, compatible con una resolución máxima de 4096 x 2160 a 60 Hz * Soporte para la versión HDMI 2.0 y HDCP 2.3. 1 x DisplayPort, compatible con una resolución máxima de 4096 x 2304 a 60 Hz * Soporte para la versión DisplayPort 1.2 y HDCP 2.3 1 x DisplayPort, compatible con una resolución máxima de 4096 x 2304 a 60 Hz * Soporte para la versión DisplayPort 1.2. (Las especificaciones gráficas pueden variar según el soporte de la CPU). - Compatibilidad con hasta cuatro pantallas al mismo tiempo |

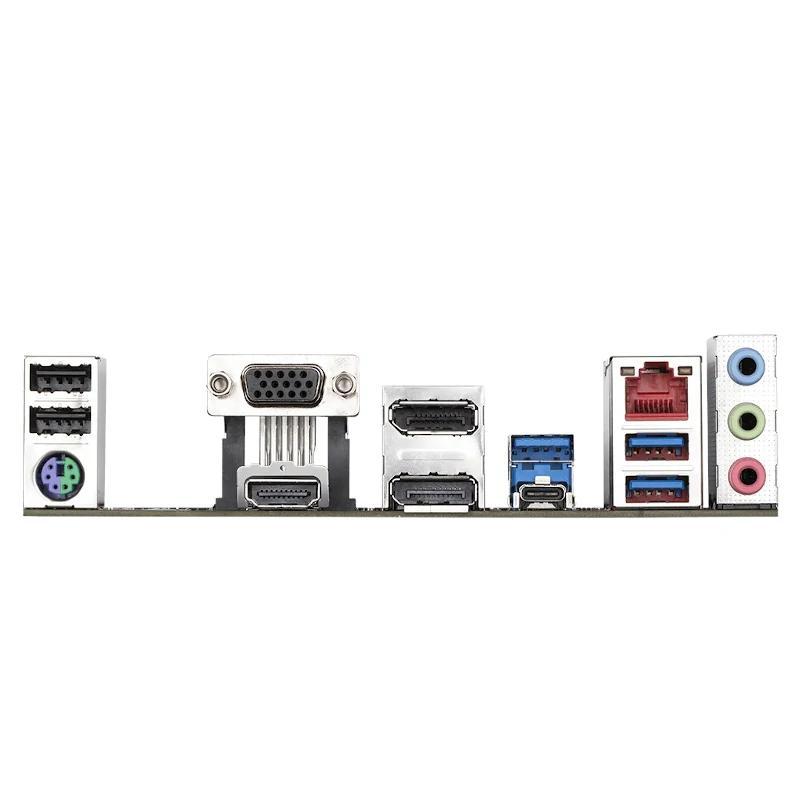

| Puertos E/S, Conectores | Internos - 1 x conector de alimentación principal ATX de 24 pines - 1 x conector de alimentación ATX 12V de 8 pines - 1 x cabezal de ventilador de CPU. - 3 x cabezales de ventilador del sistema - 1 x cabezal de tira de LED direccionable - 1 x cabezal de tira de LED RGB. - 2 x conectores M.2 Socket 3 - 4 x conectores SATA 6Gb/s - 1 x cabezal del panel frontal - 1 x cabezal de audio del panel frontal - 1 x cabezal USB 3.2 Gen 1 - 2 x cabezales USB 2.0/1.1 - 1 x cabezal del módulo de plataforma segura (solo para el módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0) - 1 x cabezal de puerto serie - 1 x cabezal de puerto paralelo - 1 x cabezal de salida S/PDIF - 1 x botón Q-Flash Plus - 1 x botón de reinicio. - 1 x puente de reinicio - 1 x puente CMOS transparente Traseros - 2 x puertos USB 2.0/1.1- 1 x puerto para teclado/ratón PS/2 - 1 x puerto D-Sub - 1 x puerto HDMI - 2 x puertos de visualización - 3 x puertos USB 3.2 Gen 1 - 1 x puerto USB Type-C, compatible con USB 3.2 Gen 2 - 1 x puerto RJ-45 - 3 x conectores de audio |
| Otras Características | Almacenamiento Audio- CPU: 1 x conector M.2 (Compatible con Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD) (M2A_CPU) - Chipset: 1 x conector M.2 (Compatible con Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD) (M2P_SB) 4 x conectores SATA 6Gb/s - Compatibilidad con RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SATA USB - Chipset: 1 x puerto USB Type-C en el panel posterior, con soporte USB 3.2 Gen 2 5 x puertos USB 3.2 Gen 1 (3 puertos en el panel posterior, 2 puertos disponibles a través del cabezal USB interno) 2 x puertos USB 2.0/1.1 en el panel posterior - Chipset+2 USB 2.0 Hubs: 4 x puertos USB 2.0/1.1 disponibles a través del cabezal USB interno Red - Realtek GbE LAN chip (2.5 Gbps/ 1000 Mbit/ 100 Mbit) - Audio Realtek CODEC - Audio de alta definición - 2/4/5.1/7.1 canales - Compatibilidad con salida S/PDIF |
| Fecha Revisión | 22-03-2023 por RTY |
